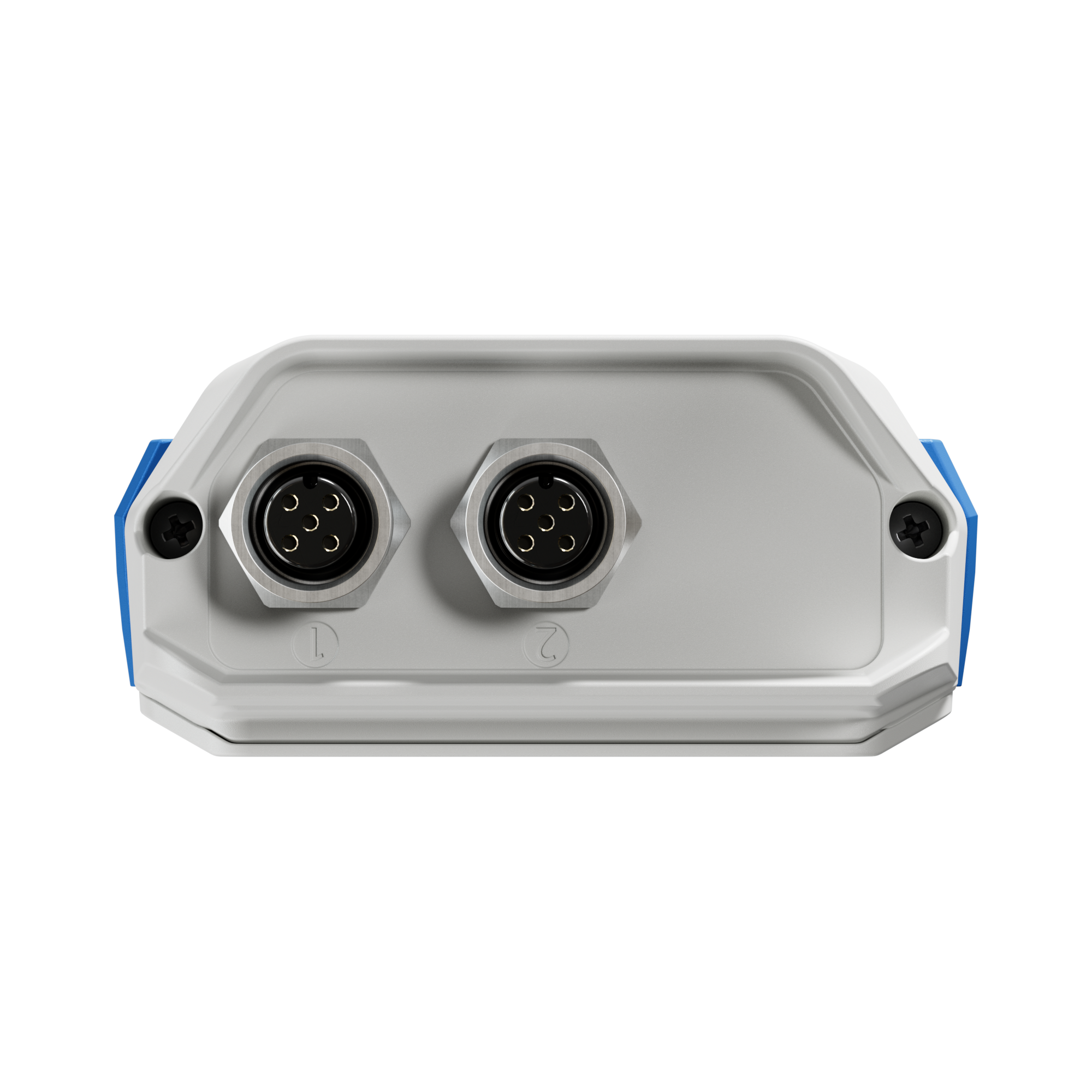

Cara de dos conectores M12 del registrador Senseca PRO D05.2
Sonda digital Pt100 DX 115 de inserción con conector M12 de 4 polos

Termómetros patrón Pt100

Un termómetro patrón no mide el proceso: mide a los instrumentos que miden el proceso. Lo que se le pide es que su contribución a la incertidumbre sea despreciable frente a la del equipo verificado, que esa contribución esté documentada y que se mantenga en el tiempo.

Las series PRO 111 / PRO 115 y PRO D01 / PRO D05 de Senseca cubren ese eslabón con 0,01 °C de resolución y ±0,05 °C de error. Los PRO 11x admiten cualquier sonda Pt100 de 4 hilos con conector M12 —incluidas las que ya estén en uso—, linealizan según IEC 60751 y permiten ajuste por Callendar-Van Dusen (R0, A, B, C) o por punto cero y pendiente, con una deriva declarada de ±0,02 °C/año. Los PRO D0x dialogan digitalmente con las sondas de la serie DX, que llevan la electrónica de digitalización y sus datos de ajuste en el propio conector: se intercambian entre equipos sin volver a ajustar nada y admiten hasta 10 m de cable sin degradar la medida.

El PRO 115 y la serie PRO D05 almacenan hasta un millón de registros con sello de fecha y hora y los exportan en CSV por USB-C, viéndose desde el PC como una unidad de almacenamiento, sin instalar software. Las dos familias son IP 67 / IK 06, con soporte plegable e imán para dejarlas midiendo donde haga falta.

Senseca

Categoría: Etiquetas: , , ,
Termómetro patrón Pt100 Senseca PRO 111 con lectura de temperatura y de resistencia en ohmios

PRO 111 / PRO 115

Termómetros patrón para sondas Pt100 de 4 hilos

-200 … +850 °C · 0,01 °C · ±0,05 °C
Linealización IEC 60751 y ajuste Callendar-Van Dusen
El PRO 115 añade registrador de datos
Art. 486650 y 486651
Medidor Senseca PRO D01 de una entrada para sondas digitales DX

PRO D01

Medidor de una entrada para sondas digitales DX

Sin registrador · 4 pilas alcalinas AA
Cable de sonda hasta 10 m
Art. 486134
Registrador Senseca PRO D05.2 de dos entradas para sondas digitales DX

PRO D05.2

Registrador de dos entradas para sondas digitales DX

Hasta 1 millón de conjuntos de datos en CSV
Pilas NiMH recargables por USB-C
Art. 486136
Registrador Senseca PRO D05.3 de tres entradas para sondas digitales DX

PRO D05.3

Registrador de tres entradas para sondas digitales DX

Permite combinar magnitudes distintas en un solo equipo
Hasta 1 millón de conjuntos de datos en CSV
Art. 486137

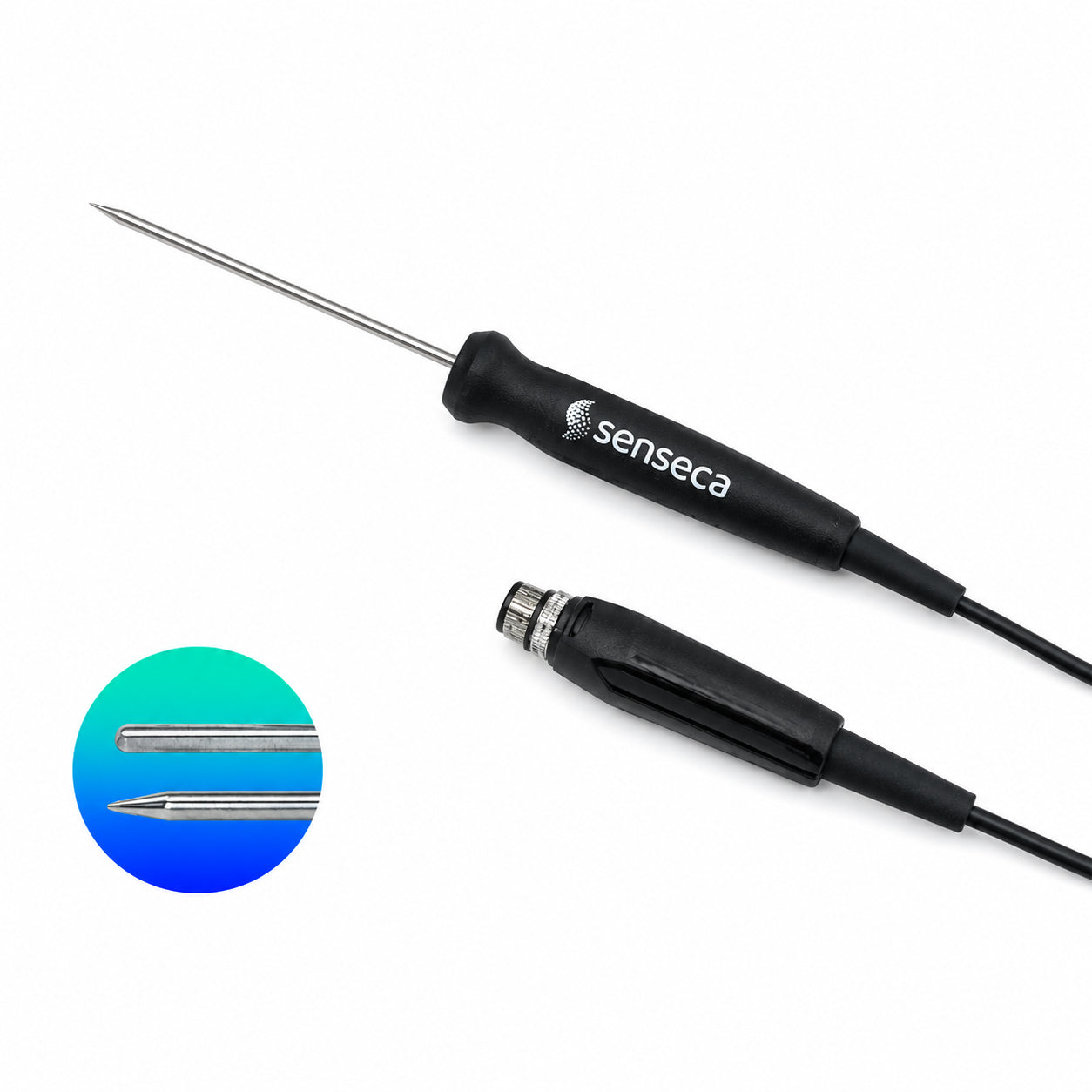

Sonda Pt100 analógica de 4 hilos serie AX con conector M12

Sondas Pt100 serie AX

Sondas Pt100 analógicas de 4 hilos para los PRO 111 y PRO 115

De -200 a +600 °C según versión
Clases B, A, AA y 1/10 B
Película delgada o hilo bobinado · vaina rígida o flexible
Ø3 × 150 o 300 mm · AISI 316 · IP67
Referencia Nº art. Clase y construcción Campo de medida Validez de la clase Ficha técnica
AX 111 · sensor de película delgada
AX 111-D3-B-150-L01-P-M12 486727 Clase B, inmersión de vaina rígida -50 … +250 °C -50 … +250 °C Ver ficha AX 111 / AX 115
AX 111-D3-AA-150-L01-P-M12 487377 Clase AA, inmersión de vaina rígida -50 … +250 °C 0 … +150 °C Ver ficha AX 111 / AX 115
AX 111-I3-AA-150-L01-P-M12 486830 Clase AA, inserción de vaina rígida -50 … +250 °C 0 … +150 °C Ver ficha AX 111 / AX 115
AX 111-DH3-B-300-L01-P-M12 488996 Clase B, inmersión rígida de alta temperatura -50 … +400 °C -50 … +400 °C Ver ficha AX 111 / AX 115
AX 111-M3-B-300-L01-P-M12 486728 Clase B, aislamiento mineral, doblable -200 … +600 °C -50 … +500 °C Ver ficha AX 111 / AX 115
AX 111-S6-A-230-L01-P-M12 489144 Clase A, cabeza de superficie de plata Ø6 mm -50 … +300 °C -30 … +300 °C Ver ficha AX 111-S6
AX 115 · sensor de hilo bobinado
AX 115-D3-01B-150-L01-P-M12 488826 Clase 1/10 B, inmersión de vaina rígida -50 … +250 °C -50 … +100 °C Ver ficha AX 111 / AX 115
AX 115-DH3-A-300-L01-P-M12 489003 Clase A, inmersión rígida de alta temperatura -100 … +400 °C -100 … +400 °C Ver ficha AX 111 / AX 115
AX 115-M3-01B-150-L01-P-M12 488245 Clase 1/10 B, aislamiento mineral, doblable -50 … +250 °C -50 … +100 °C Ver ficha AX 111 / AX 115
AX 115-M3-01B-300-L01-P-M12 486730 Clase 1/10 B, aislamiento mineral, doblable -50 … +250 °C -50 … +100 °C Ver ficha AX 111 / AX 115

Las dos columnas de rango no son un descuido. El campo de medida es hasta dónde llega la sonda; la validez de la clase es el tramo donde el fabricante garantiza la tolerancia, y depende de la clase y de cómo está construido el sensor. Los casos que más sorprenden: la AX 111-D3-AA mide hasta +250 °C pero su clase AA solo se garantiza de 0 a +150 °C; la AX 111-M3-B mide de -200 a +600 °C y su clase B cubre de -50 a +500 °C; y las de clase 1/10 B, las más exactas, solo la sostienen entre -50 y +100 °C. Fuera del tramo de validez la sonda sigue midiendo, con desviaciones mayores.

Todas se suministran con 1 m de cable de PVC y conector M12 de 4 polos macho codificado A, y admiten cable de 2 o 5 m, cable espiral, conector Mini-DIN o extremos libres. Vaina de AISI 316 apta para contacto continuo con alimentos y mango de poliamida reforzada hasta 120 °C, con opción -WD de mango encapsulado para servicio permanente bajo agua. Las versiones -M3 con aislamiento mineral son doblables salvo los primeros 4 cm desde la punta. Tiempo de respuesta T90 en agua a 0,4 m/s: menos de 2 s en las rígidas -D3 e -I3, menos de 10 s en las -DH3 y menos de 5 s en las -M3. Protección IP67, salvo la de superficie AX 111-S6, que es IP64.

Clase Normalización Desviación límite Válida en hilo bobinado Válida en película delgada
B IEC 751 / EN 60751 ±(0,30 + 0,00500 · |t|) °C -196 … +600 °C -50 … +500 °C
A IEC 751 / EN 60751 ±(0,15 + 0,00200 · |t|) °C -100 … +450 °C -30 … +300 °C
AA (= 1/3 B) IEC 751 / EN 60751 ±(0,10 + 0,00167 · |t|) °C -50 … +250 °C 0 … +150 °C
1/10 B Sin normalizar ±(0,03 + 0,00050 · |t|) °C -50 … +100 °C —

La clase de tolerancia es lo que fija la exactitud de la sonda, y su fórmula depende de la temperatura: a 100 °C una clase B admite ±0,80 °C y una 1/10 B, ±0,08 °C. Las dos últimas columnas son el detalle que suele pasarse por alto: la misma clase vale en un tramo distinto según cómo esté construido el sensor. La clase AA se garantiza de -50 a +250 °C en hilo bobinado, pero solo de 0 a +150 °C en película delgada. Fuera del tramo de validez hay que contar con desviaciones mayores, y el envejecimiento y las vibraciones añaden deriva que reduce todavía más la exactitud: por eso un patrón se recalibra, no se supone.

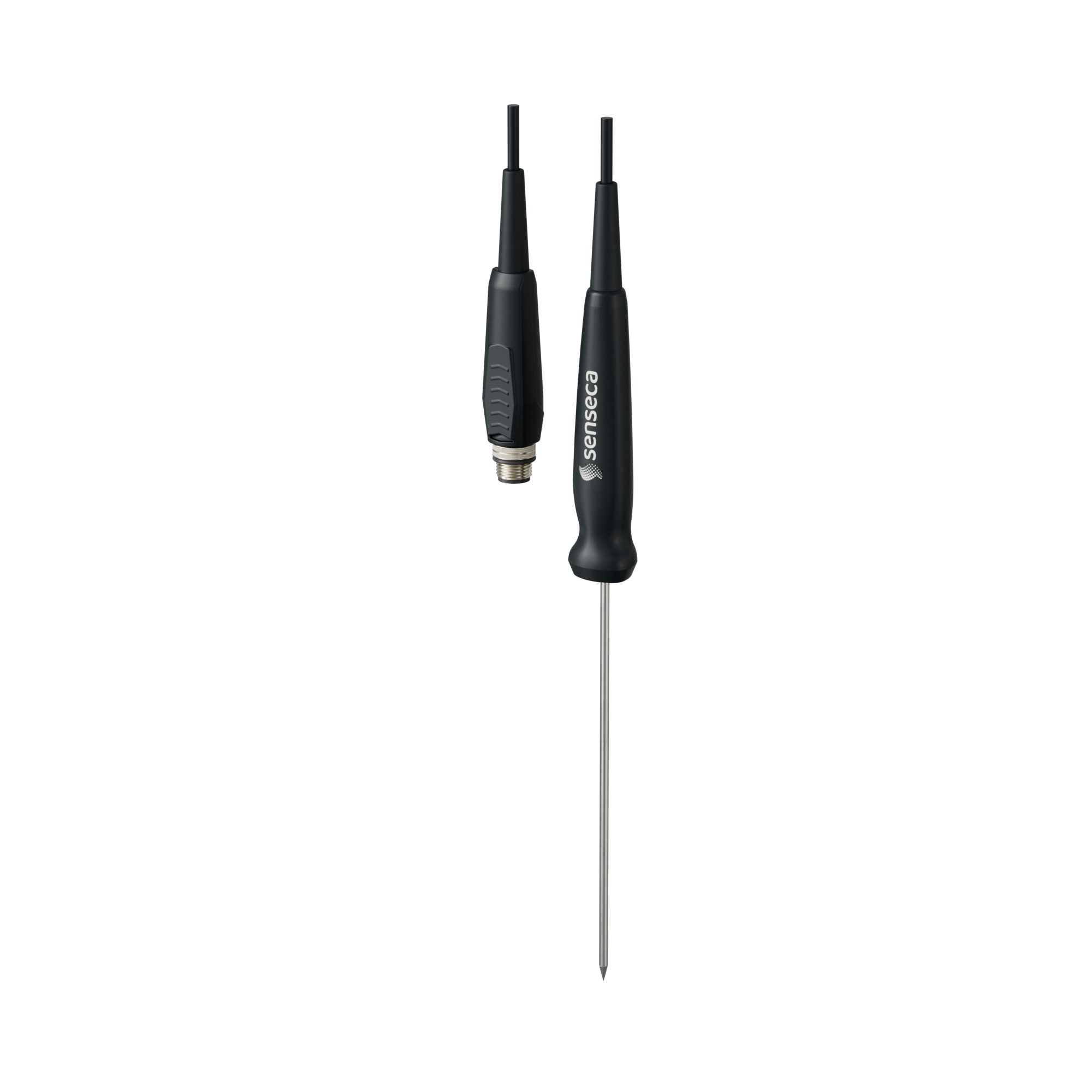

Sonda digital Pt100 DX 115 de inserción con conector M12 de 4 polos

DX 115

Sonda digital Pt100 de hilo bobinado

-196 … +500 °C · ±0,05 °C a 0 °C · T63 de 3 s
Ajuste de fábrica guardado en la propia sonda
Vaina de AISI 316 Ø3 mm · IP67
Sonda digital Senseca DX 311 de temperatura y humedad relativa con conector M12

DX 311

Sonda digital combinada de temperatura y humedad relativa

-50 … +160 °C · 0 … 100 %HR
±0,1 °C ±0,1 % de la lectura · ±1,2 %HR entre 0 y 85 %
Punto de rocío, bulbo húmedo y entalpía calculados
Vástago Ø14 × 132 mm · Art. 486774

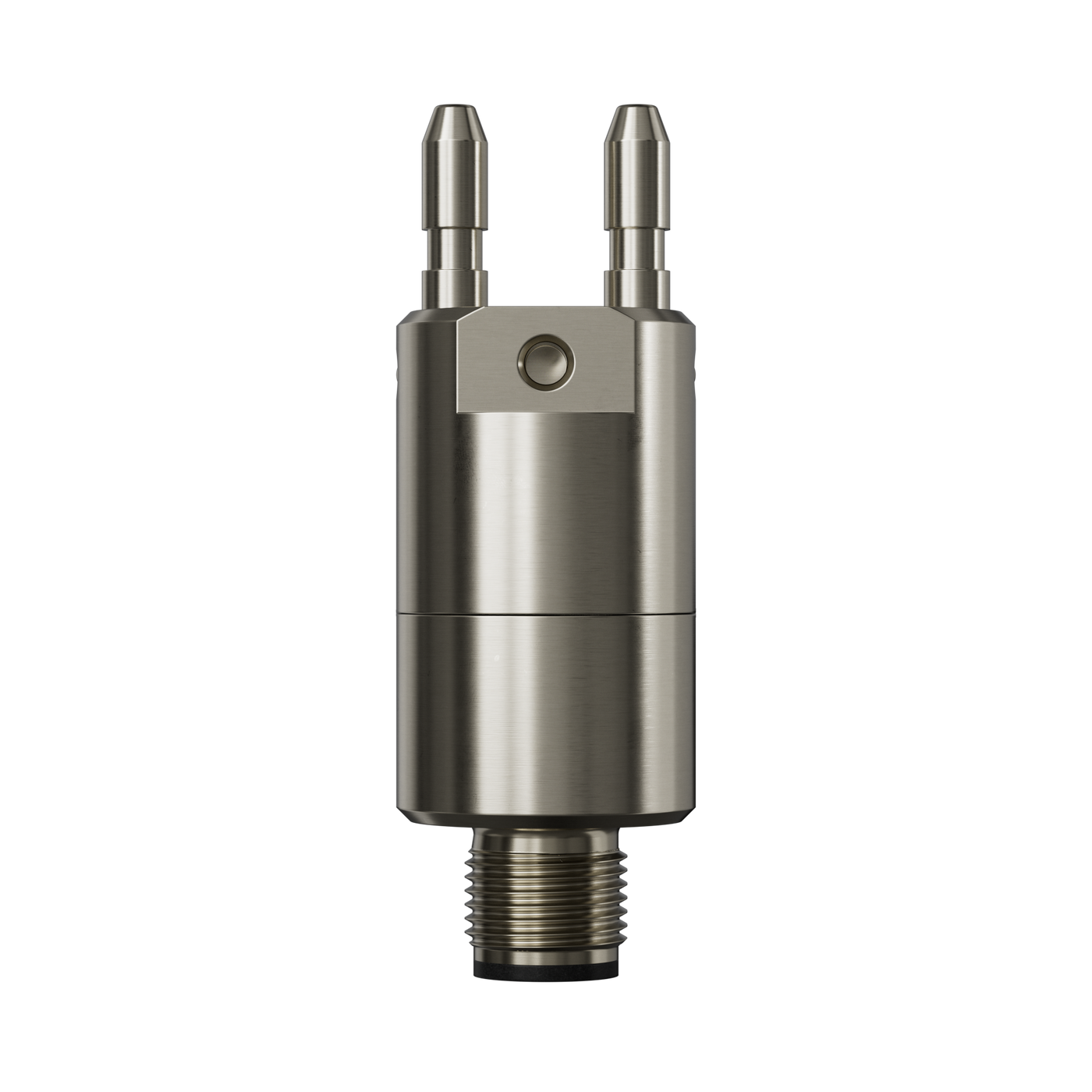

Sensor digital Senseca DX 210 de presión diferencial con puertos de tubo para gases

DX 210 / DX 240

Sensores digitales de presión diferencial y absoluta

De ±2,5 hPa a ±700 kPa en diferencial · 0 … 200 kPa en absoluta
±0,5 %FS a 25 °C · sensor MEMS en acero inoxidable
Puertos para tubo de Ø6 × 1 y Ø8 × 1 mm
Solo aire y gases secos no agresivos
Tramo de temperatura Exactitud de la sonda DX 115
t = 0 °C ±0,05 °C
0 °C ≤ t ≤ 100 °C ±0,1 °C
-50 °C ≤ t < 0 °C · 100 °C < t ≤ 250 °C ±0,2 °C
Resto del campo, hasta -196 y +500 °C ±0,3 °C

La exactitud de una sonda Pt100 no es un número único: se estrecha alrededor de 0 °C y se abre en los extremos. Al elegir el patrón, lo que cuenta es la exactitud en el tramo donde vas a medir, no la mejor cifra de la ficha. El campo de medida depende de la longitud del vástago: -196 … +500 °C en los de 230 y 300 mm, y -196 … +250 °C en la sonda de inserción de 150 mm.

Los procedimientos están en las guías de cómo calibrar una sonda Pt100 y cómo calibrar una sonda de temperatura.

Sondas DX de temperatura

Referencia Nº art. Sensor y construcción Campo de medida Exactitud Ficha técnica
DX 111-00-150-L01 489063 Pt100 de película delgada, inmersión de punta roma, cable 1 m -50 … +250 °C ±0,1 °C entre 0 y 100 °C Ver ficha DX 111
DX 111-I3-150-L01 489064 Pt100 de película delgada, inserción, cable 1 m -50 … +250 °C ±0,1 °C entre 0 y 100 °C Ver ficha DX 111
DX 111-S6-230-L01 489065 Pt100 de película delgada, superficie de plata Ø6 mm, cable 1 m -50 … +300 °C ±0,1 °C entre 0 y 100 °C, en referencia líquida —
DX 115-00-230-L02 487740 Pt100 de hilo bobinado, inmersión de punta roma, cable 2 m -196 … +500 °C ±0,05 °C a 0 °C Ver ficha DX 115
DX 115-00-300-L02 486229 Pt100 de hilo bobinado, inmersión de punta roma, cable 2 m -196 … +500 °C ±0,05 °C a 0 °C Ver ficha DX 115
DX 115-I3-150-L02 487742 Pt100 de hilo bobinado, inserción, cable 2 m -196 … +250 °C ±0,05 °C a 0 °C Ver ficha DX 115
DX 121-D3-150-L01 486236 Pt1000 de película delgada, inmersión, cable 1 m -50 … +250 °C ±0,2 °C entre 0 y 100 °C —
DX 121-I3-150-L01 489062 Pt1000 de película delgada, inserción, cable 1 m -50 … +250 °C ±0,2 °C entre 0 y 100 °C —

Las tres familias de temperatura se diferencian por el sensor, y con él por la exactitud y el campo. La DX 115 es de hilo bobinado y es la que sirve como patrón: ±0,05 °C a 0 °C y de -196 a +500 °C. La DX 111 es de película delgada, más económica, con ±0,1 °C y hasta +250 °C. Y la DX 121 es Pt1000 con resolución de 0,1 °C, pensada como acompañante de temperatura de otras magnitudes, no como referencia. La DX 115 existe además en versión -M3 con aislamiento mineral, doblable hasta 50 mm antes de la punta. Todas llegan ajustadas de fábrica en dos puntos, con los datos guardados en la sonda.

Sondas DX de otras magnitudes

Referencia Nº art. Sensor y construcción Campo de medida Ficha técnica
Temperatura y humedad relativa
DX 310-00 486793 Pt100 y sensor capacitivo compensado, vástago Ø14 × 101 mm HR 0 … 100 % · T -40 … +125 °C —
DX 311-L01-00 486774 Pt100 y sensor capacitivo compensado, vástago Ø14 × 132 mm, cable 1 m HR 0 … 100 % · T -50 … +160 °C —
Calidad de aire interior
DX 330-00 486786 CO₂ por infrarrojo no dispersivo, índice de COV, temperatura, humedad y presión CO₂ 0 … 5000 ppm · COV 1 … 500 · T -20 … +80 °C · 300 … 1250 hPa —
Presión
DX 210-2.5hPa-00-L01-00 486674 Diferencial, sensor MEMS de acero inoxidable ±2,5 hPa Ver ficha DX 210 / DX 240
DX 210-20hPa-00-L01-00 486675 Diferencial, sensor MEMS de acero inoxidable ±20 hPa Ver ficha DX 210 / DX 240
DX 210-500hPa-00-L01-00 486676 Diferencial, sensor MEMS de acero inoxidable ±500 hPa Ver ficha DX 210 / DX 240
DX 210-200kPa-00-L01-00 486677 Diferencial, sensor MEMS de acero inoxidable ±200 kPa Ver ficha DX 210 / DX 240
DX 210-700kPa-00-L01-00 486678 Diferencial, sensor MEMS de acero inoxidable ±700 kPa Ver ficha DX 210 / DX 240
DX 240-200kPa-00-L01-00 486679 Absoluta, sensor MEMS de acero inoxidable 0 … 200 kPa Ver ficha DX 210 / DX 240
Fotorradiometría
DX 611-L02 486775 Fotométrica de iluminancia, clase B según CIE nº 69 y UNI 11142 0,10 … 400.000 lux Ver ficha DX 6x1
DX 621-L02 486776 Radiométrica de irradiancia, 400 … 1050 nm 0,0010 … 1999,9 W/m² Ver ficha DX 6x1
DX 631-L02 486777 Cuántico-radiométrica de flujo de fotones PAR, 400 … 700 nm 0,10 … 10.000 µmol/m²s Ver ficha DX 6x1
DX 641-UVA-L02 486778 Radiométrica de irradiancia UVA, 315 … 400 nm con pico en 365 nm 0,0010 … 1999,9 W/m² Ver ficha DX 6x1
Humedad de suelo
DX 721-L02-P 487434 TDT de alta frecuencia, cable de PVC de 2 m 0 … 60 % VWC · T -40 … +80 °C —

Todas las sondas DX se conectan por M12 de 4 polos, llevan su electrónica de digitalización en el conector y guardan dentro sus datos de ajuste: se intercambian entre medidores PRO D0x sin volver a ajustar nada. Admiten hasta 10 m de cable.

Maletín de transporte CASE PRO-400 para la serie PRO de Senseca

CASE PRO-400

Maletín de transporte para la serie PRO

Compartimentos adaptados al instrumento y a sus sondas
Espacio para accesorios y documentación
Asa ergonómica y cierre de cremallera

La calibración del patrón

Un patrón de trabajo solo sirve como referencia si su certificado lo respalda. Conviene no confundir dos cosas: las sondas DX se suministran ajustadas de fábrica en dos puntos, con esos datos guardados en la propia sonda, y eso es precisamente lo que las hace intercambiables sin reajuste; pero un ajuste de fábrica no es una calibración acreditada. Senseca ofrece de forma opcional certificado DAkkS/ACCREDIA sobre el equipo.

La calibración de termómetros de resistencia de platino entra en el alcance acreditado de CALTEX, laboratorio acreditado por ENAC nº 159/LC10.115 bajo UNE-EN ISO/IEC 17025:2017, tanto en laboratorio como in situ.

Lo que se calibra es el conjunto instrumento + sonda, que es como se usa. Cambiar la sonda cambia la referencia del certificado: en las plataformas digitales, donde rotar sondas entre equipos es trivial, conviene tenerlo previsto antes de montar el plan de calibración.

El conjunto de sonda e indicador es lo que se busca como calibrador de termómetros.
